DL-1000, som är försvarets telefontråd består av 7 kardeler. 4 förtennta koppartrådar och 3 förzinkade ståltrådar och ett isolerande hölje. Den är populär som antenntråd. Frågan är hur den står sig mot FK 1,5 när det gäller förluster på kortvåg.

I simuleringsprogrammet MMANA kan man välja material i antennledarna. Skillnaden i materialförluster mellan koppar- och ståltråd uppgår till över 3 dB för en 20m-dipol.

För att göra en praktisk mätning monterades en dipol för 14 MHz med mitten 7 meter över mark och ändarna någon meter lägre. En MINI VNA anslöts till den 37 meter långa koaxialkabeln av typ RG 213 och kabellängden simulerades bort. Dock simuleras kabeln som förlustfri.

Förutom FK 1,5 testades 1 mm plastbelagd mjuk ståltråd, som används i trädgården.

Matningsimpedansen mättes vid resonanspunkten när den var rent resistiv.

Resultat:

Impedans ohm

FK 1,5                    53

DL 1000               64,7

Ståltråd               74,2

Alltså en extra förlustresistans på 11,7 ohm för DL 1000 och 21,2 ohm för ståltråden. Det motsvarar 18 % eller 0,85 dB extra effektförlust för DL 1000 och 28,6 % eller 2,3 dB för ståltråd.



Nu har jag simulerat vad som händer med en LW på 100 meter på 14 MHz:

När jag mätte på en dipol ökade matningsimpedansen med ca 12 ohm när jag använde DL1000 i stället för FK 1,5. Det betyder att ett förlustmotstånd på 12 ohm ligger i serie med matningsimpedansen för koppartråd.

För ståltråd var motsvarande förlustmotstånd 21 ohm.



Jag lade då motsvarande förlustmotstånd i alla strömbukar på långwiren. Man kan ju se den som 10 seriekopplade halvågsdipoler.



Resultatet blev att en 100 meters longwire på 14 MHz med DL1000 har 1,6 dB sämre förstärkning än en LW av FK !,5 och en longwire av ståltråd har 2,26 dB sämre förstärkning.

För en halvvågsdipol var motsvarande förluster 0,85 respektive 2,3 dB.

Ju längre antennen är desto viktigare med bra material i tråden (och givetetvis låga förluster i marken).



I siffror: Gain Cu = 10,7 dBi, Gain DL1000 = 9,13 dBi och Gain ståltråd = 8,44 dBi.

Det senare resultatet överensstämmer inte med vad man får om man väljer stål som material i antenntråden i MMANA. Då blir Gain = 7,1 dBi dvs 3,63 dB sämre än med koppar. Samma sak gäller för halvågsdipoler.



Som jämförelse har en 3 elements monobander en förstärkning av ca 12 till 13 dBi.





Om trådlängden ökas till ca 200 meter ökar förstärkningen:

Gain Cu = 12,16 dBi, Gain DL1000 = 10,18 dBi

dvs ytterligare 1,43 (Cu) respektive 1,05 dB (DL1000)

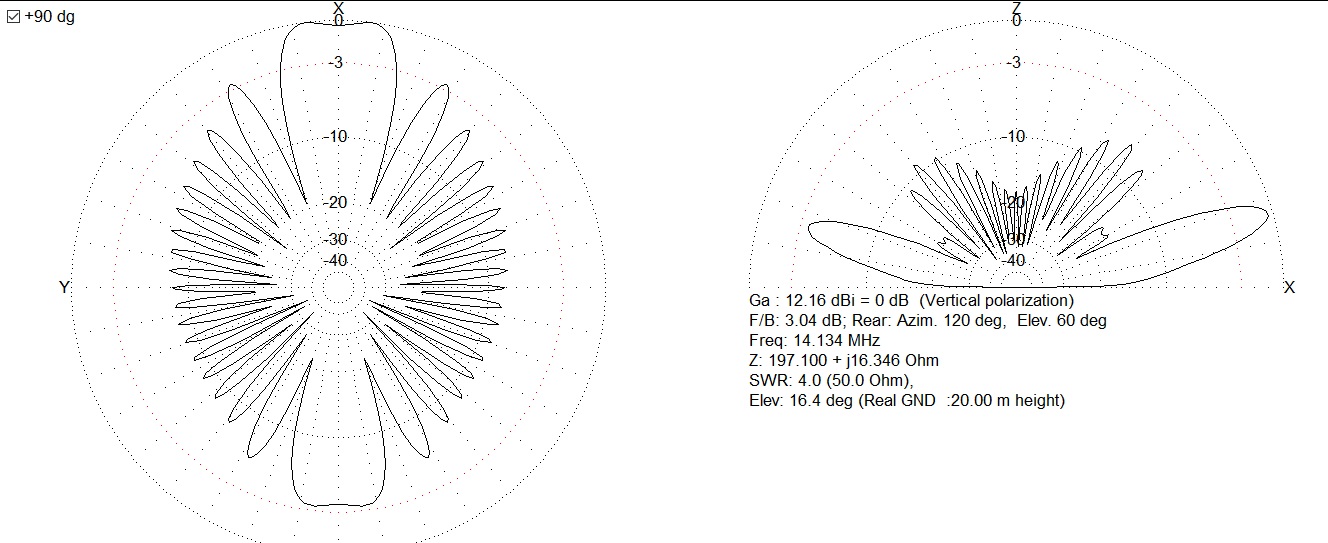

Med Kopparlina:

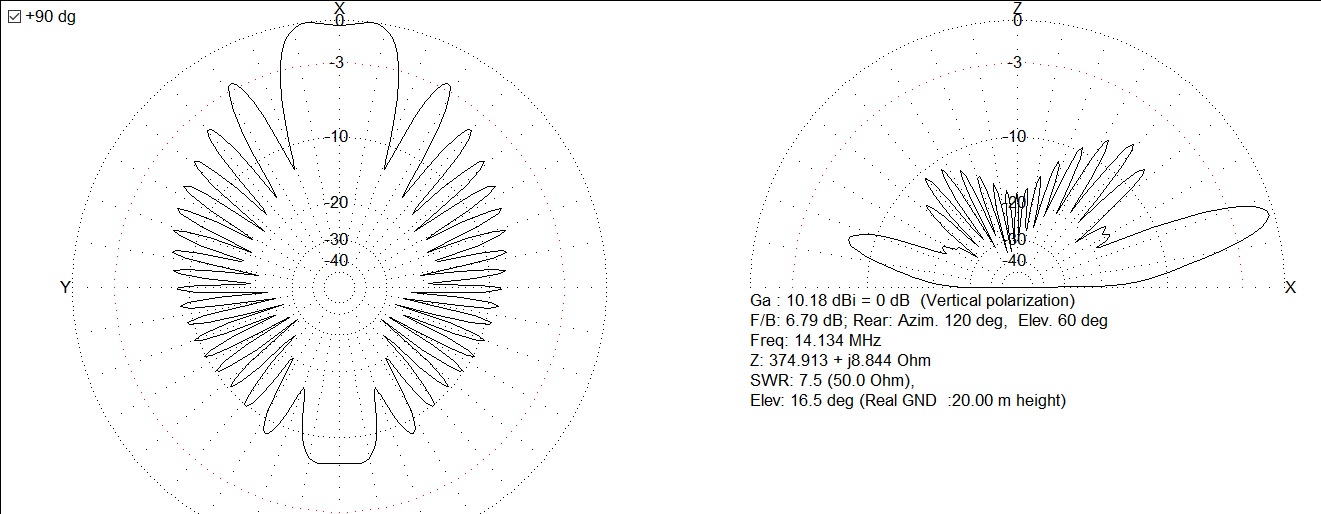

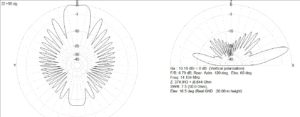

Med en tråd från DL1000:
